Viskas, ką reikia žinoti apie natūralų dūmų šalinimą ir kokybišką vėdinimą moderniuose pastatuose
Kam ir kodėl tai aktualu?
Dūmų šalinimo sistemos Lietuvoje nėra savanoriškas pasirinkimas, jos reglamentuojamos teisės aktais ir privalomais statybos techniniais reglamentais. Statybos techninis reglamentas STR 2.09.02:2005 „Šildymas, vėdinimas ir oro kondicionavimas" bei gaisrinę saugą reglamentuojantys teisės aktai nustato, kad tam tikros paskirties pastatai privalo turėti įrengtą ir veikiančią dūmų šalinimo sistemą. Tai apima visuomeninius pastatus (mokyklas, ligonines, viešbučius, prekybos centrus), pramonės ir sandėliavimo objektus, požemines automobilių stovėjimo aikšteles bei aukštesnius nei dviejų aukštų daugiabučius namus.
Atsakomybė už sistemos tinkamumą paskirstyta keliems dalyviams. Projektuotojas privalo parinkti sprendimą, atitinkantį LST EN 12101 standartų serijos reikalavimus, ir pateikti skaičiavimus, pagrindžiančius pasirinktą sistemą. Statytojas ar rangovas atsako už tinkamą montavimą pagal projektą ir gamintojo instrukcijas. Pastato savininkas ar valdytojas privalo užtikrinti periodinę sistemos priežiūrą ir patikrą, neveikianti ar neprižiūrima sistema gaisro atveju neatleidžia nuo teisinės atsakomybės. Priešgaisrinės apsaugos ir gelbėjimo departamentas (PAGD) atlieka objektų patikrinimus ir gali skirti sankcijas už reikalavimų nesilaikymą.
Todėl ši informacija aktuali ne tik statybos specialistams, bet ir kiekvienam pastato valdytojui ar savininkui, siekiančiam suprasti, kokius sprendimus rinktis, kad sistema būtų ne tik normatyviškai teisinga, bet ir realiai veiksminga.
Kodėl dūmų šalinimas yra gyvybiškai svarbus?
Statistika negailestinga: dauguma žūčių per gaisrus įvyksta ne nuo ugnies, o nuo dūmų apsinuodijimo. Dūmai sklinda pastate žaibiškai, vos per kelias minutes koridoriai ir evakuacijos keliai gali tapti neįveikiami. Tinkamai suprojektuota dūmų šalinimo sistema sulaiko dūmų paplitimą, suteikia laiko žmonėms evakuotis ir sudaro sąlygas gelbėtojams veikti saugiai.
Lietuvoje, kaip ir visoje Europoje, dūmų šalinimo sistemos projektuojamos pagal standartą LST EN 12101. Šis standartas nustato techninius reikalavimus natūralaus ir mechaninio dūmų šalinimo įrangai, nuo atskirų komponentų iki integruotų valdymo sistemų. Nauji visuomeniniai pastatai, pramonės objektai, prekybos centrai ir aukšti gyvenamieji namai privalo atitikti šiuos reikalavimus, o atsakomybė tenka tiek projektavimo, tiek statybos bendrovėms.
Svarbu žinoti: Pagal LST EN 12101-2 standartą, dūmų šalinimo sistemos turi užtikrinti veikimą net ir elektros tiekimo sutrikimo atveju. Dėl šios priežasties sertifikuotos centralės privalo turėti 72 valandų akumuliatorių budėjimo režimą, ir tai nėra papildoma funkcija, o standartinis reikalavimas.
Natūralus ir mechaninis dūmų šalinimas – kuo jie skiriasi?
Dūmų šalinimo sistemos skirstomos į dvi pagrindines kategorijas: natūralias ir mechanines. Pasirinkimas priklauso nuo pastato tipo, jo aukštingumo, paskirties ir architektūrinių sprendimų.
Natūralus dūmų šalinimas remiasi fizikiniais dėsniais – karštas oras ir dūmai kyla aukštyn, o jų išėjimui pro specialius stoglangius ar aukštai išdėstytus langus nereikia papildomos energijos. Tokia sistema yra patikima, nes turi mažiau mechaninių elementų, kurie galėtų sugesti. Ji ypač tinkama pramoninėms patalpoms, artriumams, prekybos galerijoms ir kitoms aukštoms erdvėms. Raktas į sėkmę yra teisingai apskaičiuotas aerodinamiškai efektyvus atidarymo plotas ir tinkamai išdėstyti komponentai.
Mechaninis dūmų šalinimas naudoja ventiliatorius, kurie priverstinai ištraukia dūmus. Jis efektyvesnis sudėtingesnės geometrijos pastatuose, rūsiuose, požeminiuose garažuose ar patalpose be tinkamo natūralaus oro srauto galimybės. Dažnai abu metodai derinami ir tai vadinama hibridine sistema.
Stoglangiai ir langai kaip dūmų šalinimo vožtuvai

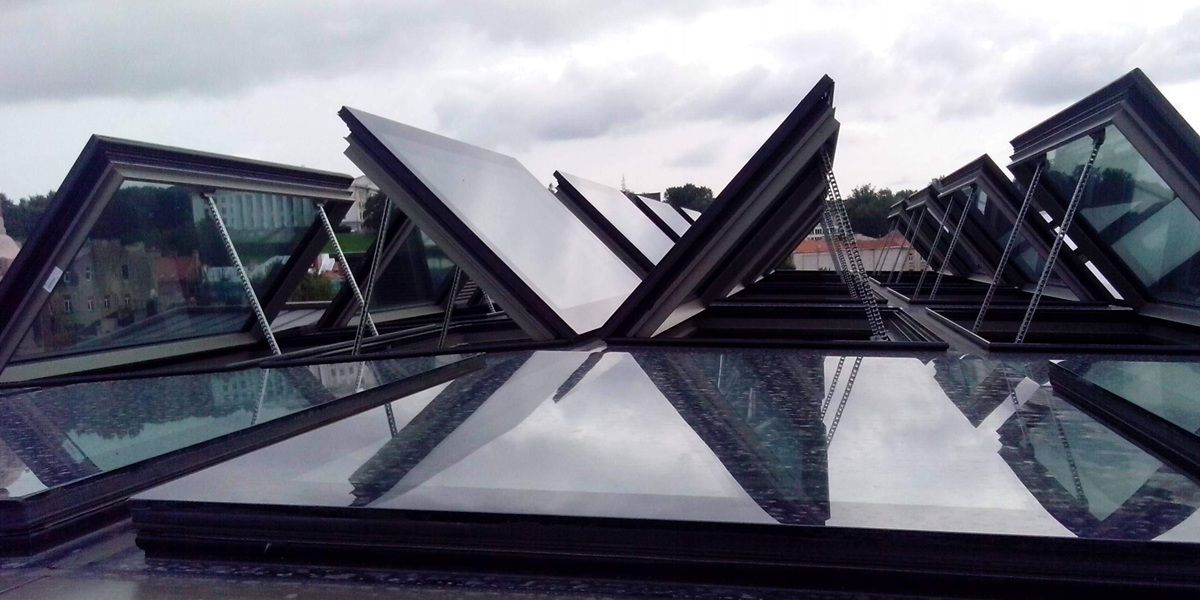

Natūralaus dūmų šalinimo sistemose centrinį vaidmenį atlieka stoglangiai ir specialiai parinktos langų pavaros. Gaisro atveju jos automatiškai atidaro langus ar stoginę angą, sudarydamos dūmams išėjimo kelią. Tai nėra paprasti komerciniai produktai, sistemos komponentai turi atitikti griežtus sertifikavimo reikalavimus.
Langų ir stoglangių pavarų pasaulyje išskiriami trys pagrindiniai tipai:
- Grandininės pavaros – universalios, tinkamos horizontaliems ir vertikaliems langams, pasižymi didele atidaromąja jėga ir ilgaamžiškumu.
- Tiesinės pavaros – kompaktiškos, tyliai veikiančios, dažnai naudojamos reprezentacinėse erdvėse, kur svarbi estetika.
- Rakinimo ir durų atidarymo pavaros – užtikrina lango arba durų fiksavimą bei automatinį atrakinimą gaisro signalo metu.
Šalia pavarų svarbus sistemos elementas yra dūmų šalinimo vožtuvai. Tai specialios angos arba sklendės, įmontuojamos į pastato konstrukciją – sienose, perdangose ar ortakiuose – ir skirtos kontroliuoti oro bei dūmų srautą. Įprastomis sąlygomis vožtuvas būna uždarytas, užtikrinant normalų patalpų mikroklimato palaikymą. Gaisro signalo metu jis automatiškai atsidaro, sudarydamas dūmams išėjimo kelią iš konkrečios zonos arba užkirsdamas kelią jų plitimui į kitas patalpas. Vožtuvai ypač aktualūs mechaninio dūmų šalinimo sistemose, požeminiuose garažuose, koridoriuose ir daugiabučių laiptinėse, kur natūralus šalinimas per stogą nėra įmanomas.
Visi šie komponentai turi dirbti kartu kaip sistema. Pavara atskirai negarantuoja normatyvinio dūmų šalinimo. Būtent todėl svarbu pasirinkti sprendimą, kuriame gamintojo siūlomi produktai buvo testuoti kaip sistema, o ne surinkti iš skirtingų tiekėjų dalių.
D+H Mechatronic AG – skaičiais
Vokiečių gamintojo, kurio produktus Lietuvoje platina UAB „Autela", patirtis ir sertifikatai
Automatika ir centralės: sistemos smegenys
Šiuolaikinė dūmų šalinimo sistema neveikia be intelektualios valdymo dalies. Dūmų šalinimo centralė yra sistemos šerdis. Ji priima signalus iš dūmų detektorių, pavojaus mygtukų ar gaisrinės signalizacijos ir automatiškai aktyvuoja pavarų veikimą. Tuo pačiu ji kontroliuoja kiekvieną zoną atskirai, registruoja įvykius ir užtikrina, kad sistema veiktų nepertraukiamai net išjungus pagrindinį elektros maitinimą.
Rinkoje egzistuoja kelios centralių klasės, nuo kompaktiškų vienos linijos ir vienos grupės modelių (tinkamų nedidelėms patalpoms ar žiemos sodams) iki daugiafunkcinių modulinių sistemų su dešimtimis zonų. Aukščiausios klasės sprendimai, tokie kaip CPS-M su integruota ACB technologija ir BUS sistema, leidžia paprasčiau prijungti pavarą prie centralės, sumažina instaliacijos laiką ir kabeliavimo apimtį, o tai ypač aktualu dideliuose objektuose.
Vėdinimas kasdieniam naudojimui: ne tik gaisro metu
Svarbu suprasti, kad kokybiška sistema tarnauja ne tik ekstremaliais atvejais. Kasdienis natūralus vėdinimas per stoglangius ir langus gerina oro kokybę patalpose, mažina drėgmę, užkerta kelią pelėsio atsiradimui ir leidžia sutaupyti energiją, kurią kitu atveju sunaudotų mechaninė vėdinimo įranga.
Vėdinimo centralės tai atskira sprendimų šaka, skirta kasdieniam komfortiniam vėdinimui. Jos gali būti integruotos su:
- kambario temperatūros davikliais, kurie automatiškai atidaro langus, kai patalpoje per karšta,
- lietaus davikliais, kurie uždarys langus prasidėjus lietui,
- vėjo davikliais, reaguojančiais į stiprius oro srautus,
- kelių centralių sujungimo moduliais, leidžiančiais valdyti didesnius pastatus kaip vieną sistemą.
Toks automatizuotas požiūris ypač aktualus biurų pastatuose, mokyklose, žiemos soduose ir viešbučiuose, kur pastovus žmonių srautas reikalauja nuolatinės oro kaitos, tačiau rankinis valdymas nėra praktiškas.
Dūmų šalinimo plotų skaičiavimas – nuo ko pradėti?
Viena dažniausių klaidų projektuojant sistemas yra nepakankamas aerodinamiškai efektyvus atidarymo plotas. Tai nėra intuityvu: langai gali fiziškai atidaryti pakankamai, tačiau jei oro srauto geometrija neoptimali, sistema neišpildys normatyvinių reikalavimų. Todėl projektuotojams rekomenduojama naudotis specialiomis dūmų šalinimo plotų skaičiuoklėmis, kurios atsižvelgia į patalpos tūrį, aukštį, langų išdėstymą ir kitus parametrus. Sertifikuotas tiekėjas gali atlikti šiuos skaičiavimus ir pateikti dokumentuotą sprendimą.
Pradiniam vertinimui galima naudoti internetines skaičiuokles, tačiau galutinis projektas turėtų būti peržiūrėtas specialisto, kuris gali įvertinti objekto specifiką ir garantuoti atitiktį standartams.
