Geodezinių matavimų įranga visoje Lietuvoje

Geodeziniai matavimai tai pagrindas bet kokiam statybos, inžinerijos ar teritorijų planavimo projektui. Nuo tikslių matavimų priklauso ne tik projekto kokybė, bet ir jo sėkmė, saugumas bei ekonominis efektyvumas. Šiuolaikinė technologijų era atveria naujas galimybes geodezijos specialistams, siūlydama įrangą, kuri dar prieš dešimtmetį atrodė nereali arba kaip mokslinės fantastikos dalis.

GNSS technologijos: palydoviniai matavimai naujame lygyje

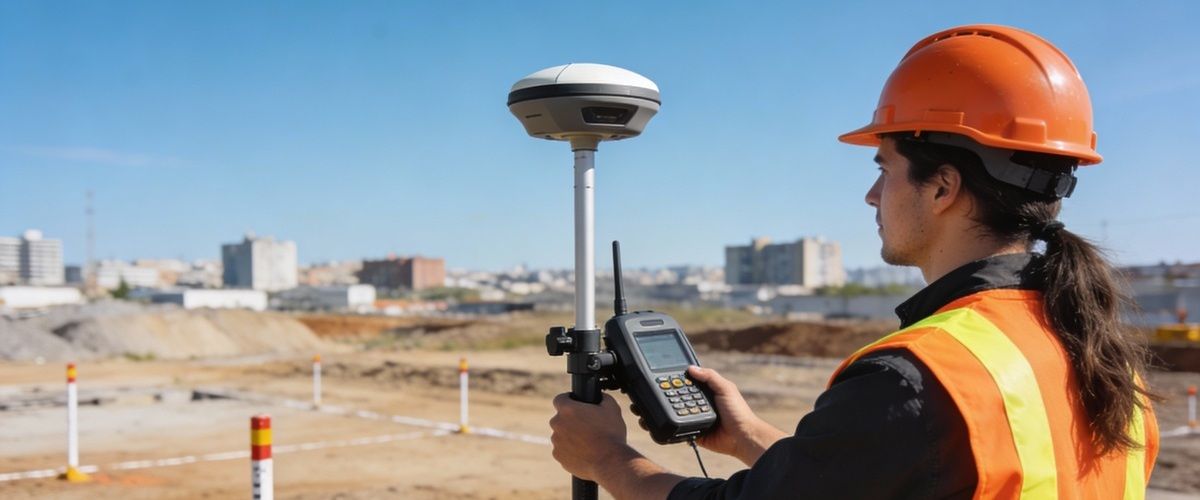

GNSS (Globalinė navigacinė palydovinė sistema) imtuvai tapo neatsiejama šiuolaikinių geodezinių darbų dalimi. Šie įrenginiai naudoja platų, net keleto palydovinių sistemų (GPS, GLONASS, Galileo ir BeiDou), signalų ir dažnių diapazoną, užtikrinančių išskirtinį tikslumą ir patikimumą užstatytose ir miškingose teritorijose.

GNSS imtuvas – į kokius parametrus atsižvelgti renkantis įrenginį

Šiuolaikiniai GNSS imtuvai gali būti skirstomi į kategorijas pagal tikslumą, naudojimą ir juose įdiegtas technologijas.

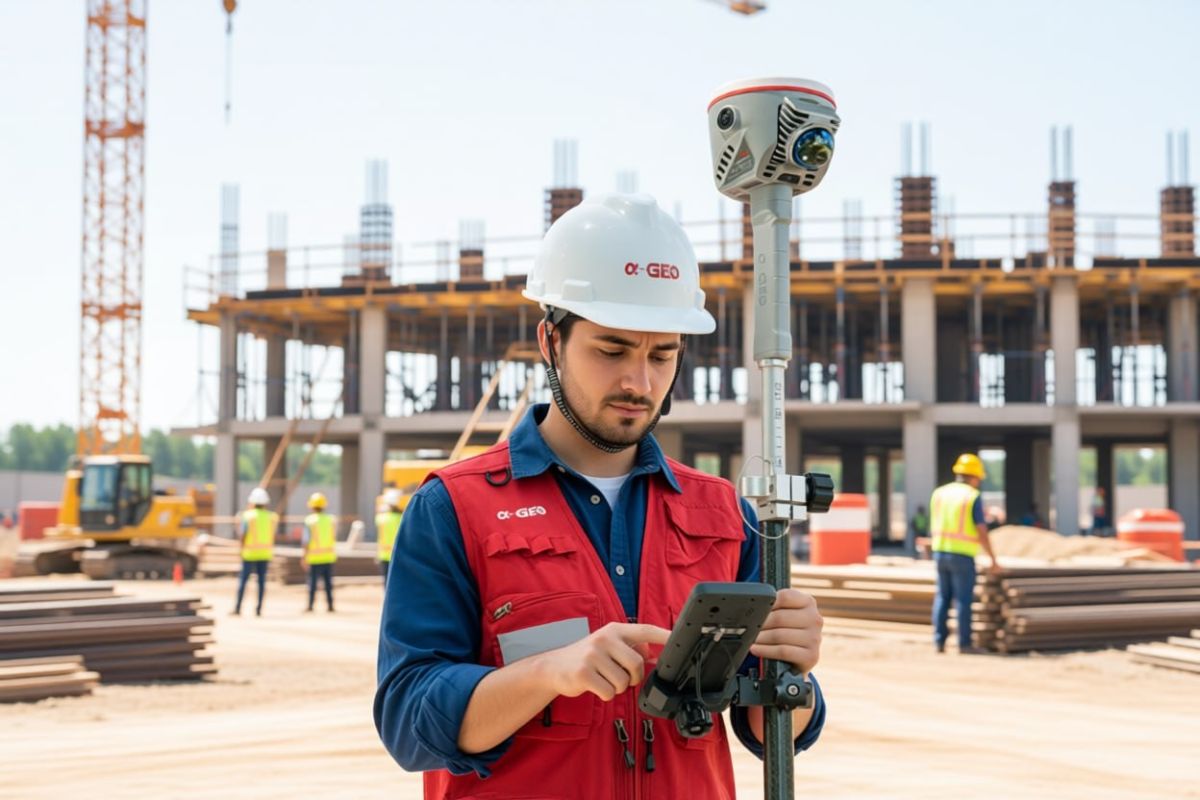

Populiariausi - tridažniai GNSS imtuvai, skirti profesionaliems naudotojams, kai reikia centimetrinio tikslumo net sudėtingomis sąlygomis. Šie įrenginiai gali dirbti miesto aplinkoje, kur palydovų signalams trukdo pastatai, arba miškingose teritorijose. Pažangiausi šio tipo įrenginiai turi arba palaiko:

• visas įmanomas palydovines sistemas, jų siunčiamus signalus ir dažnius;

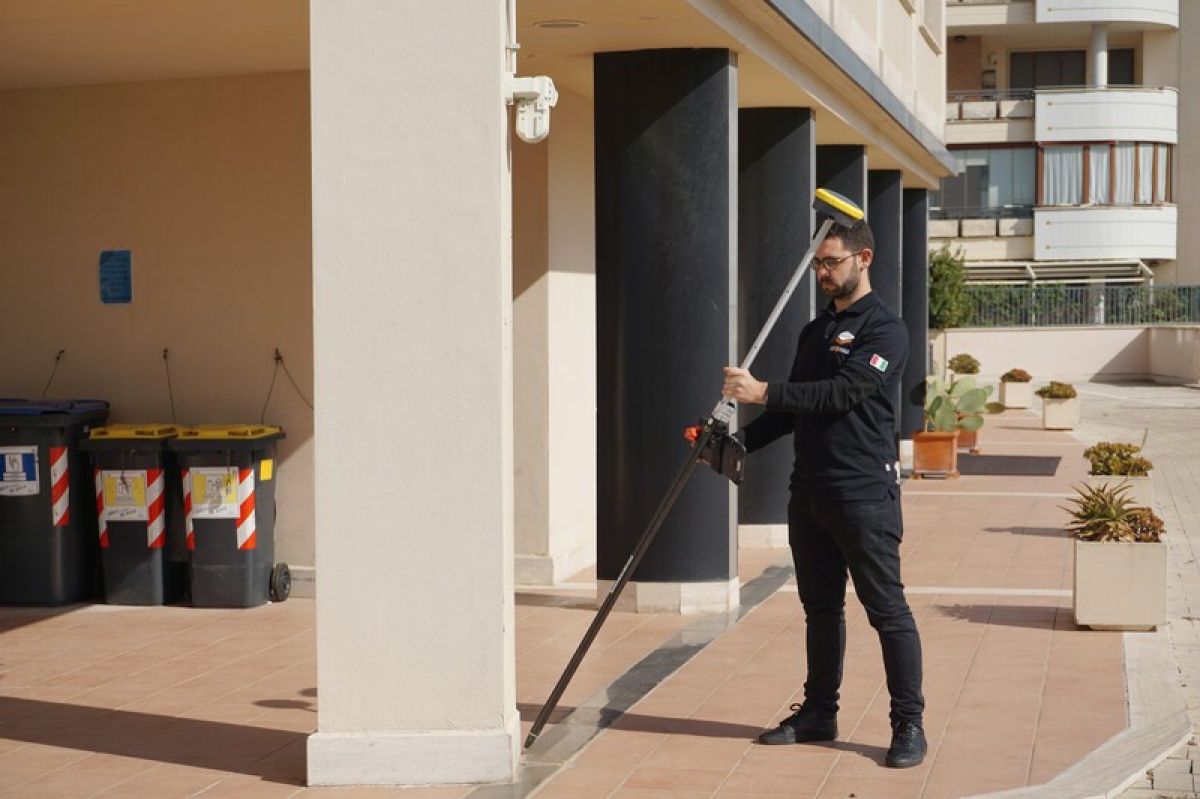

• integruotą posvyrio kompensavimo sensorių IMU (angl. Integrated Measurement Unit), leidžiantį matuoti taškų koordinates su pasvirusia gaire net iki 120°;
• integruotas vieną ar net keletą VR (angl. Virtual Reality) kamerų, patogesniam ir greitesniam darbo procesui, fotogrametrijai;
• integruotą lazerį – nuotoliniam taškų koordinavimui ir nužymėjimui;
• integruotą LiDAR jutiklį, skirtą greitam 3D taškų ir erdvinės informacijos surinkimui, vėliau naudojamą topografinių planų braižymui ir trimačių 3D modelių kūrimui.

Šiek tiek senesnio tipo - dvidažniai GPS imtuvai, tai ekonominis pasirinkimas daugumai geodezinių darbų atlikti, suteikiantis puikų balansą tarp tikslumo ir investicijų. Tinka kadastriniams matavimams, topografinėms ir statybų išpildomosioms nuotraukoms atlikti.

Vienadažniai (angl. single-frequency) GPS imtuvai vis dar naudojami, tačiau jų populiarumas smarkiai sumažėjęs profesionalioje srityje. Jie išliko tik nišinėse, biudžetinėse ar mažiau tiksliose aplikacijose, kur pakanka metro ar decimetro tikslumo. Profesionalioje geodezijoje, statyboje, tiksliame žemės ūkyje vienadažniai GPS imtuvai beveik nebenaudojami.

Dauguma šiuolaikinių GNSS įrenginių turi integruotas ryšio (4G/5G modemus, UHF radiją, Bluetooth, Wi-Fi) perdavimo priemones, naudojamas NTRIP korekcijų arba realaus laiko (RTK) korekcinių duomenų perdavimui, leidžia pasiekti centimetrinį tikslumą. Lietuvoje nuo 2006 metų veikęs Leica SmartNet LT tinklas, 2023 m. pakeistas į NTRIP.LT. Tai atnaujintas GNSS referencinių stočių tinklas, užtikrinantis visų įmanomų palydovinių sistemų ir jų dažnių palaikymą bei stabilų padengimą visoje šalies teritorijoje.

Tacheometras - universalus geodezinio darbo įrankis įrankis lauke ir statybų aikštelėje

Elektroniniai tacheometrai išlieka vienu svarbiausių inžinieriaus geodezininko įrankių. Šie įrenginiai turi precizinę optiką, modernią programinę įrangą, integruotas kampų ir atstumų matavimo funkcijas, kurios leidžia tiksliai nustatyti matuojamų taškų koordinates trimatėje erdvėje. Modernūs robotizuoti elektroniniai tacheometrai yra komplektuojami su nuotolinio valdymo sistemomis, kurios leidžia vienam operatoriui atlikti matavimus be papildomo pagalbininko ar asistento.

Pasirenkant tacheometrą, svarbu atsižvelgti į:

• kampo matavimo tikslumą – populiariausi pasirinkimai nuo 1" iki 5" kampų matavimo diapazone, tai priklauso nuo atliekamų užduočių pobūdžio ir tikslumo;
• atstumo matavimo tikslumą – daugumos šių prietaisų gamintojų šis techninis parametras užtikrina 2 mm + 1.5 ppm/2 ppm, tačiau Leica-Geosystems ir Geomax gamintojų populiariausi el. tacheometrai užtikrina aukštesnio lygio, t. y. 1 mm + 1.5 ppm matuojamo atstumo į prizmę tikslumą.
• matuojamo atstumo nuotolį ir matavimo režimų pasirinkimą – iki 3500 metrų, kai infraraudonųjų spindulių, kai atstumo matavimai atliekami į prizmę; iki 1000 metrų su lazeriu, kai atstumai atliekami tiesiogiai į matuojamą paviršių; arba ypač dideliems (>10 km) atstumams į prizmę.
• automatizacijos lygį – rankiniu būdu valdomi modeliai arba visiškai robotizuotos sistemos su nuotolinio valdymo galimybe (per BlueTooth, Long Range Bluetooth, WiFi, kt.).
• Pavyzdžiui, Zoom90 serija užtikrina maksimalų darbo našumą, sutrumpindama matavimo laiką ir supaprastindama darbo procesus. Tokie tacheometrai idealiai tinka tiek statybininkams, tiek matininkams, atliekantiems sudėtingus kadastrinius matavimus.

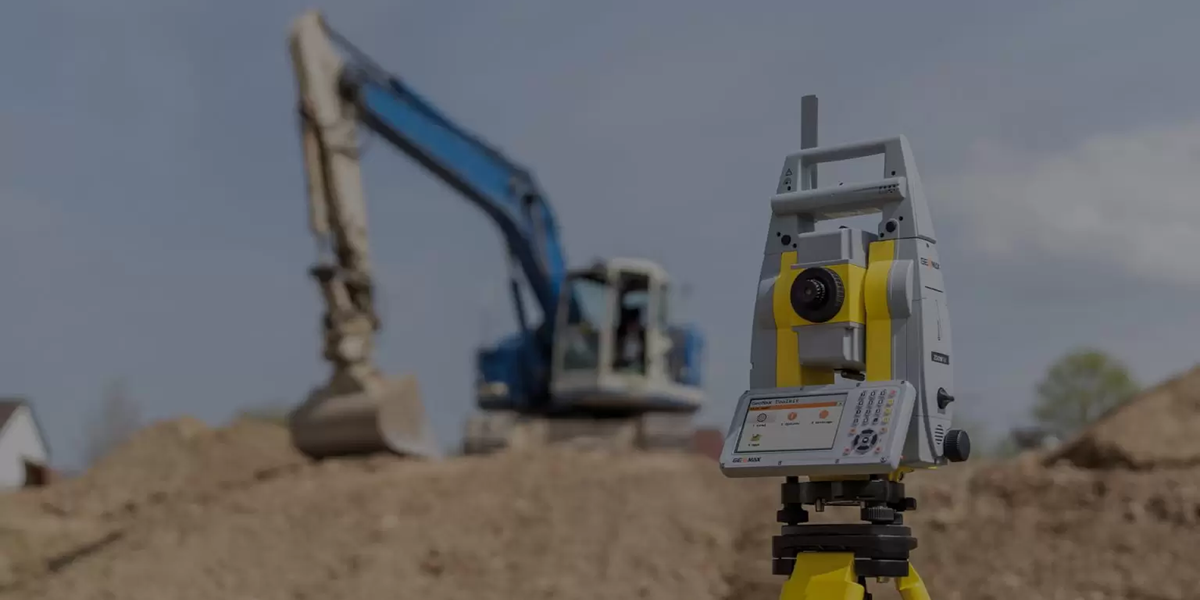

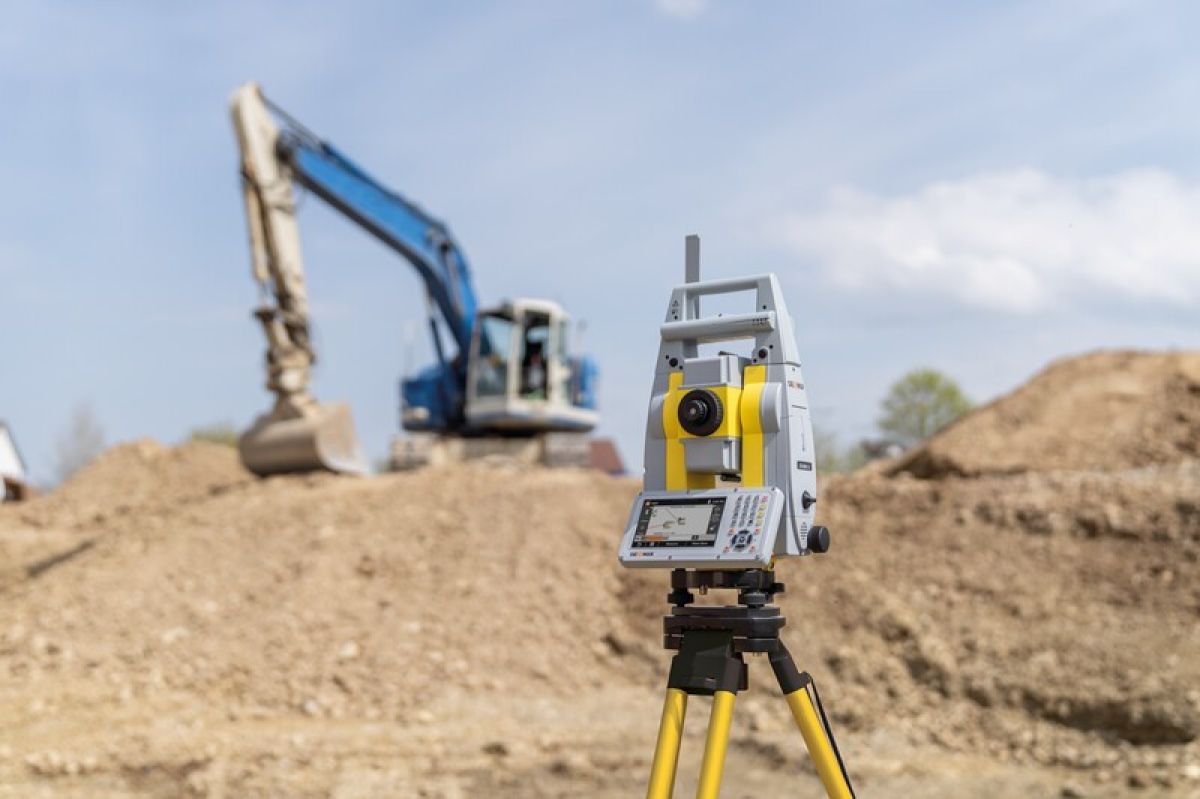

Pavyzdžiui, vienas populiariausių rinkoje - pilnai robotizuotas Geomax Zoom95 serijos elektroninis tacheometras su nuotoliniu valdikliu, užtikrina maksimalų darbo našumą - sutrumpina ne tik matavimų laiką, bet ir supaprastina atliekamo darbo procesus. Tokie tacheometrai idealiai tinka matininkams, atliekantiems sudėtingus kadastrinius matavimus, statinių monitoringui, statybų aikštelėje ar kelių tiesimui.

Nivelyrai - tikslūs aukščių nustatymo prietaisai

Nivelyrai tai specializuota geodezinė įranga, skirta aukščių skirtumams nustatyti. Nors jų funkcija gali atrodyti siaura, tikslus aukščių nustatymas yra kritiškai svarbus daugeliui projektų: nuo įvairių tipų konstrukcijų, statinių, pastatų bei tiltų pamatų iki magistralinių kelių, geležinkelių, komunikacijų tiesimo, ir t. t.

Šiuolaikiniai nivelyrai skirstomi į keturias pagrindines grupes. Optiniai nivelyrai - patikimi ir ekonomiški, nereikalaujantys baterijų įkrovimo ar sudėtingos priežiūros. Skaitmeniniai nivelyrai automatiškai nuskaito kodines matuoklių skales, eliminuoja žmogiškąsias klaidas ir pagreitina matavimo darbus. Lazeriniai nivelyrai tapo neatsiejami statybų aikštelėse. Jie per nuotolį projektuoja matomas lazerio linijas ar plokštumas, leidžiančias momentaliai kontroliuoti horizontalų ir/arba vertikalų matuojamo paviršiaus lygį.

Linijiniai lazeriniai nivelyrai projektuoja vieną ar kelias linijas ir idealiai tinka vidaus apdailos darbams, plytelių klojimui, pertvarų ar baldų montavimui. Rotaciniai lazeriniai nivelyrai sukuria 360° horizontalią ar vertikalią plokštumą ir yra naudojami didelėse statybvietėse, žemės darbų kontrolei, pamatų lygiavimui.

3D lazeriniai skeneriai - realybės skaitmeninimo technologija

3D lazerinis skenavimas tai revoliucinė technologija, leidžianti per kelias minutes užfiksuoti milijonus, dešimtis ar net šimtus milijonų taškų ir sukurti tikslų skaitmeninį objekto ar tam tikros pasirinktos teritorijos modelį. Tai ypač aktualu BIM (Building Information Modeling) projektuose, kur reikia tikslios esamos erdvinės situacijos fiksacijos.

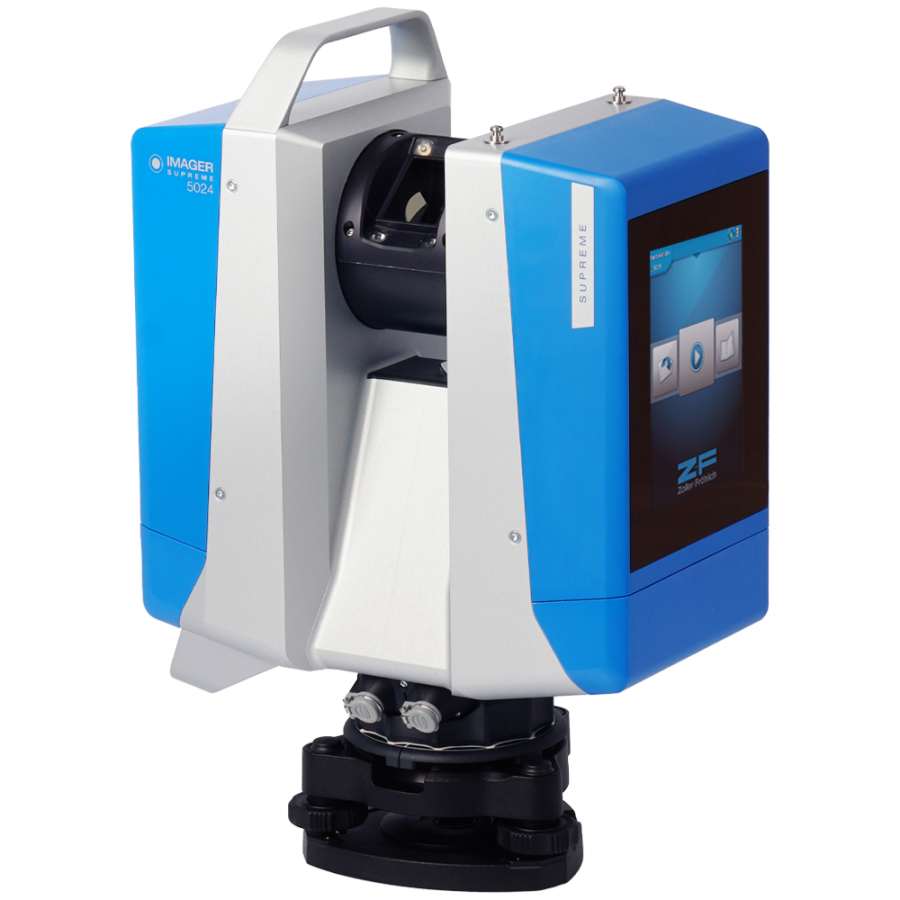

Šiuolaikiniai Z+F IMAGER 5024 serijos preciziniai 3D lazeriniai skeneriai, pasižymi išskirtiniu erdvinės informacijos surinkimo tikslumu, skenavimo greičiu ir darbo našumu. Šie kompaktiški, vos 6-7 kilogramus sveriantys, įrenginiai gali nuskaityti iki 2 milijonų taškų per sekundę ir atlieka darbą beveik bet kokiomis oro sąlygomis. Šie skeneriai gali būti pastatomi, nešiojami - tvirtinami ant nugaros, tvirtinami ant automobilių, lokomotyvų ar kitų mobilių platformų. Vienintelis rinkoje ir itin unikalus šio gamintojo - IMAGER 5006EX 3D skenerio modelis, pagamintas iš specialių medžiagų, yra skirtas naudoti ypatingai pavojingose ir sprogiose aplinkose. Taigi, plačios šių įrenginių pritaikymo ir panaudojimo galimybės leidžia įvairių sričių specialistams greitai ir tiksliai dokumentuoti sudėtingiausius objektus, nuo pramoninių įrenginių iki istorinių pastatų ar teritorijų.

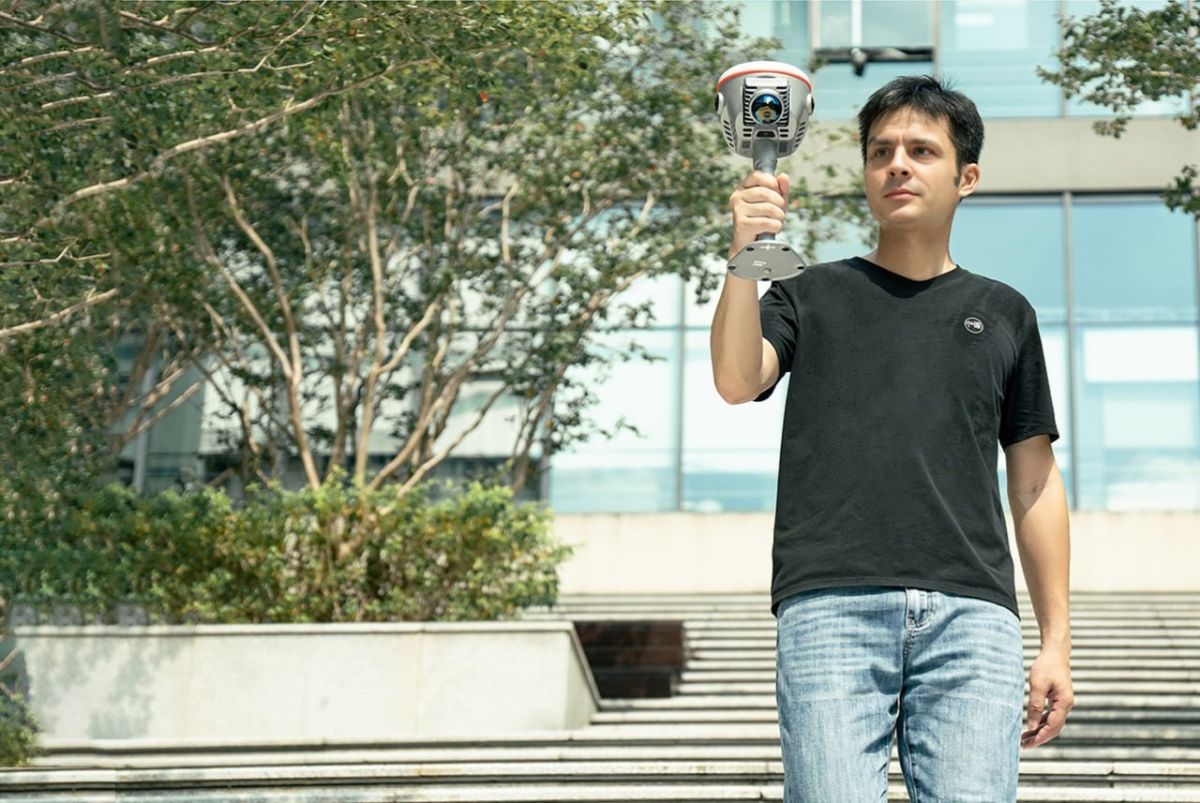

Rankiniai SLAM (Simultaneous Localization and Mapping) tipo skeneriai, pvz.: Alpha-GEO, FJD Trion ir kt. Nors šie įrenginiai yra žemesnės tikslumo klasės suteikia dar daugiau mobilumo. Turėdami integruotą LiDAR technologiją kartu su vaizdo kameromis, GNSS imtuvu bei IMU moduliu, leidžia skenuoti tiek pastatų vidaus, tiek lauko aplinką judant ir automatiškai sukurti 3D modelį realiu laiku. Tai itin patogu vidaus patalpoms skenuoti, teritorijos kartografavimui, tunelių inspekcijai ar naudoti archeologiniuose tyrimuose.

Bepiločiai orlaiviai – greitam ir pažangiam aerokartografavimui iš paukščio skrydžio

Bepiločiai orlaiviai – dronai ir fiksuoto sparno skraidyklės su specializuotais skaitmeniniais sensoriais radikaliai pakeitė didelių teritorijų kartografavimo procesus. Orlaiviai, aprūpinti aukštos rezoliucijos fotokameromis kameromis arba LiDAR sistemomis, gali per kelias valandas atlikti darbus, kuriems anksčiau prireikdavo savaičių ar mėnesių.

Aerofotogrametrija – kartografavimo metodas iš oro, leidžiantis sukurti detalius, įvairių objektų ir žemės paviršiaus ortofotografinius žemėlapius bei erdvinius, skaitmeninius jų modelius. Naujesnė LiDAR technologija bepiločiuose orlaiviuose dar labiau išplečia kartografavimo galimybes. 3D skenerio skleidžiami spinduliai prasiskverbia pro augmeniją ir tiksliai fiksuoja žemės paviršių net tankia medžių laja ar aukšta žole apaugusiose teritorijose. Tai neįkainojamos duomenų surinkimo galimybės miškininkystėje, infrastruktūros projektavime ir archeologiniuose tyrimuose.

Dronais surinktos nuotraukos apdorojamos fotogrametrinės programinės įrangos, kurios dėka, vėliau kuriami tikslūs ortofotografiniai žemėlapiai, skaitmeniniai reljefo 3D modeliai, sprendžiami kiti inžineriniai uždaviniai. Šie duomenys gali būti eksportuoti ir integruoti į CAD ir GIS sistemas tolimesniam projektavimui.

Programinė įranga – būtina duomenų apdorojimui ir projektavimui

Šiuolaikiniai matavimo įrenginiai kaupia milžiniškus duomenų kiekius, todėl galingesni kompiuteriai ir profesionali programinė įranga tampa būtinybe inžinieriaus kasdienybėje. Geodezijos ir civilinės inžinerijos srityse išsiskiria kelios pagrindinės naudojamos programinės įrangos platformos.

Vieni pažangiausių ir labiausiai pasaulyje paplitę Bentley Systems kuriami ir tobulinami kompiuterinės programinės įrangos produktai, tokie kaip MicroStation, OpenCities, OpenRoads Designer ar Context Capture, suteikia pilną sprendimų rinkinį įvairiems infrastruktūros kūrimo projektams. Šios programos palaiko BIM metodologiją ir leidžia integruoti iš įvairių šaltinių surinktus duomenis, nuo pavienių GNSS matavimų iki milžiniškų 3D taškų debesų surinktų skenavimo metu.

Mobilios mikroprogramos yra skirtos geodezinės matavimo įrangos valdymui lauke, duomenų surinkimui ir jų persiuntimui tolimesniam apdorojimui ir naudojimui, pavyzdžiui GEOMAX X-PAD Survey, suteikia galimybę valdyti GNSS imtuvus, elektroninius tacheometrus, kabelių ieškiklius bei kitą įrangą tiesiog lauke ar statybų aikštelėje. Padeda surinkti duomenis, atlikti sudėtingus automatizuotus skaičiavimus, realiu laiku vizualizuoti rezultatus, juos eksportuoti pasirinktu formatu ir momentaliai perduoti tiesiai iš lauko į biurą tolimesniam naudojimui.

Papildoma įranga ir aksesuarai – neatsiejama kasdieninės darbo rutinos dalis

Be pagrindinės matavimo įrangos, profesionaliam darbui reikalingi ir įvairiausi specializuoti priedai bei aksesuarai. Lauko kompiuteriai, pritaikyti darbui sudėtingomis sąlygomis, su atitinkama apsauga nuo dulkių, drėgmės ir smūgių, užtikrina patikimą duomenų tvarkymą statybų aikštelėje. Kokybiški atšvaitai ir prizmės, teleskopinės gairės, matuoklės laikikliai ir trikojai garantuoja stabilumą ir tikslumą atliekant bet kokius matavimus.

Atstumų matuokliai su lazerine technologija, integruota kamera, posvyrio sensoriumi ir kt., leidžia greitai ir tiksliai išmatuoti atstumus vidaus patalpose ar statybvietėse. Modernūs modeliai su integruotu Bluetooth ryšiu ir gali automatiškai perduoti duomenis į braižymo ar projektavimo programas.

Kabelių ieškikliai būtini prieš pradedant žemės darbus. Jie padeda aptikti požeminius komunikacijų tinklus, taip palengvina darbo procesus, apsaugo nuo avarijų ir užtikrina darbų saugumą. Grunto tankio matuokliai kontroliuoja žemės sutankinimo ar dangų kokybę, kas ypač svarbu kelių tiesimo ir pamatų rangovams.

Monitoringo sistemos - nuolatiniam rankiniam ar automatiniam stebėjimui

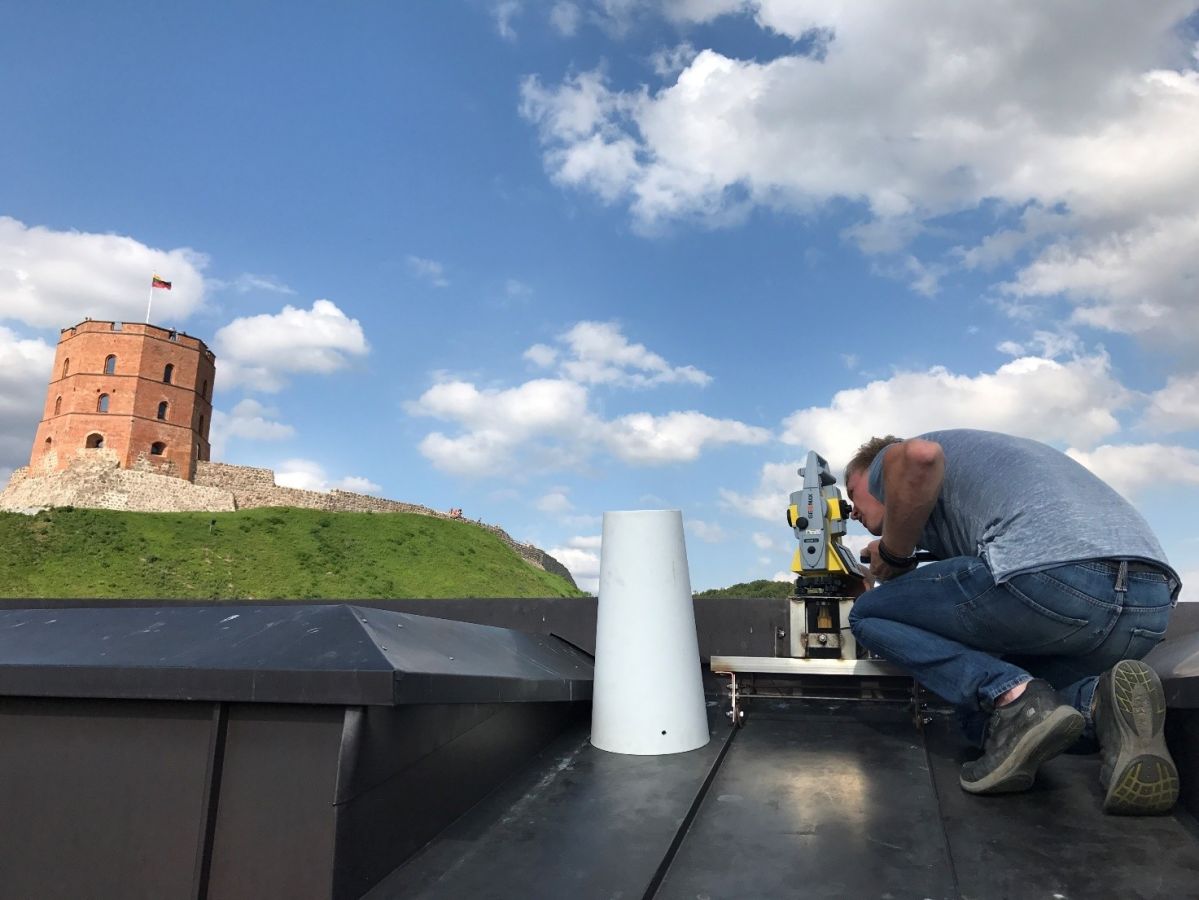

Geodezinis arba geofizinis objektų monitoringas – dažniausiai tai aukšto tikslumo automatizuota sistema, skirta pastatų ar statinių, žemės paviršiaus sėdimų, poslinkių, pokrypių ir įvairių kitų deformacijų stebėsenai. Tokie sprendimai būtini taikyti tiltų, užtvankų, aukštų pastatų stebėsenai, kalnakasybos objektuose ir kitose kritinėse infrastruktūrose.

Automatinės monitoringo sistemos, kuriose naudojami įvairūs geofiziniai sensoriai, robotizuoti elektroniniai tacheometrai ar GNSS imtuvai ar kitos sistemos - veikia nuolat ir automatiškai registruoja plika akimi nepastebimus poslinkius, pokrypius, vibracijas ar kitus judesius. Specialios, tam skirtos programos, analizuoja surinktus duomenis realiu laiku, lygina juos su ankstesniais rodmenimis ir gali automatiškai įspėti apie netolimoje ateityje gręsiančius arba vykstančius pavojingus pokyčius.

GPS PARTNERIS - konsultacijos, platus geodezinės įrangos ir matavimo sprendimų pasirinkimas

Šiuolaikinė geodezinių matavimų įranga atveria neribotus tikslumo ir efektyvumo horizontus. Nuo klasikinių optinių prietaisų iki pažangių 3D skenavimo, monitoringo sistemų ir ne tik – kiekvienas specialistas ras sau tinkamą ir optimalų sprendimą.

Renkantis įrangą, svarbu atsižvelgti ne tik į techninius parametrus, bet ir į kainą, kokybę, programinės įrangos suderinamumą bei ilgalaikę investicijų grąžą. UAB "GPS partneris" jūsų patikimas partneris geodezijos srityje nuo 2004 metų. Tai nėra tik įrangos tiekėjas ar pardavėjas – tai partneris, kuris supranta jūsų darbo specifiką ir gali pasiūlyti išmanų, jūsų poreikius atitinkantį sprendimą.

Ką siūlo GPS partneris?

Išbandyti sprendimai realiomis sąlygomis. Visa „GPS partneris“ siūloma ir platinama įranga yra ne tik teoriškai puiki, bet ir praktiškai patikrinta ir ištestuota Lietuvos matininkų bei inžinierių.

Kompleksiniai sprendimai. Įmonė siūlo ne tik techninę įrangą, bet lauko ir biuro programinę įrangą, priedus bei aksesuarus – viską, ko reikia pilnaverčiam darbui. Visi produktai yra suderinti tarpusavyje, todėl jums nereikia gaišti laiko ir ieškoti sprendimų suderinamumo.

GNSS stočių tinklas. GPS partneris siūlo NTRIP tinklo paslaugas visoje Lietuvoje. Užtikrina, kad jūsų GNSS matavimai būtų centimetrinio tikslumo net ir sudėtingose matavimams aplinkose.

Profesionalus servisas ir remontas. Netikėtos problemos gali sutrikdyti bet kokį projektą. GPS partneris teikia greitas ir kokybiškas beveik visų matavimo prietaisų serviso paslaugas, užtikrina, kad jūsų įranga dirbtų sklandžiai visą jos gyvavimo ciklą.

Įrangos nuoma. Nenorite didelių investicijų trumpalaikiams projektams – GPS partneris siūlo geodezinės įrangos nuomos paslaugas. Tai ekonomiškas būdas pasiekti užsibrėžtų tikslų be ilgalaikių įsipareigojimų.

Specialios paslaugos:

• 3D skenavimo ir modeliavimo paslaugos BIM projektams
• Aerofotogrametrijos ir LiDAR paslaugos didelių teritorijų kartografavimui
• Monitoringo sprendimai kritinei infrastruktūrai
• Žemės ūkio naudmenų monitoringas su pažangiomis analizės sistemomis

Nemokamos konsultacijos. „GPS partneris“ komanda supranta, kad tinkamas įrangos pasirinkimas gali būti sudėtingas. Todėl įmonė suteikia nemokamas konsultacijas, padėsiančias įvertinti jūsų poreikius ir rasti optimalų sprendimą.

Ekspertų patirtis jums

Technologijos nuolat tobulėjant – labai svarbu turėti partnerį, kuris seka šiuolaikines tendencijas ir gali pasiūlyti tai, kas rinkoje geriausia. „GPS partneris“ bendradarbiauja su pasauliniais šios srities lyderiais – Leica-Geosystems, GeoMax, Bentley Systems, Z+F ir daugeliu kitų gamintojų, kurie siūlo ir užtikrina prieigą prie naujausių rinkos technologijų.
